PLC 기초 - 인터록 회로

인터록 회로

어떤 기기를 동작중일 때는 다른 기기를 절대로 동작하지 못하도록 하거나, 특정 동작 상태에서는 다른 동작이 일어나지 못하도록 역할을 하는 회로





인터록 회로 입출력 할당표

	변수	기능	디바이스
입력	PB0	입력 스위치 1	P00
	PB1	입력 스위치2	P01
	PB2	초기화 버튼	P02
출력	PL0	출력 램프 1	P20
	PL1	출력 램프 2	P21



회로도



동작 조건

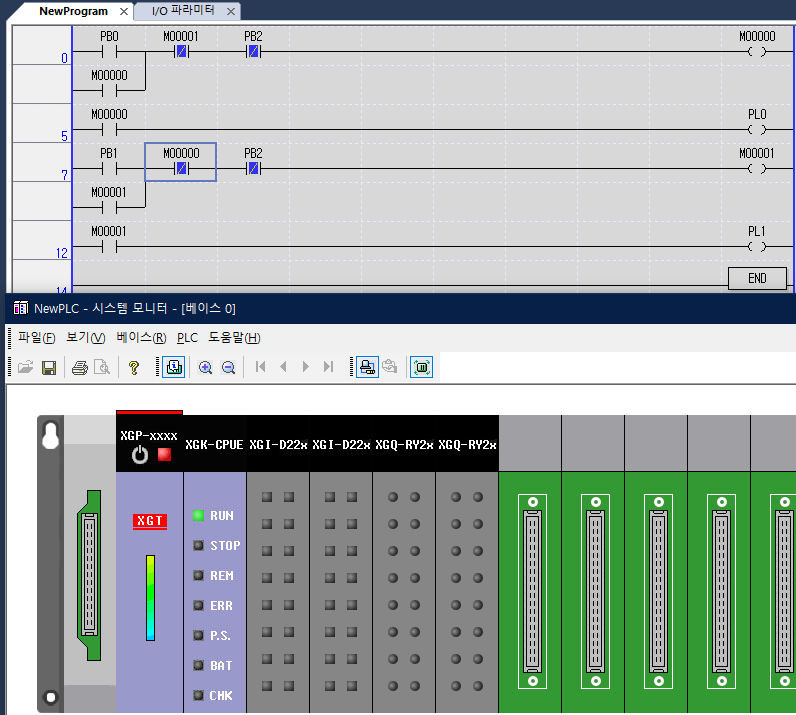

▲ 초기상태



▲ PB0 버튼을 눌렀을 때



PB0를 눌렀을 때 출력코일 M0가 점등된다. M0가 계속 신호를 주는 자기유지회로 이므로 손을 떼더라도 회로가 유지된다.

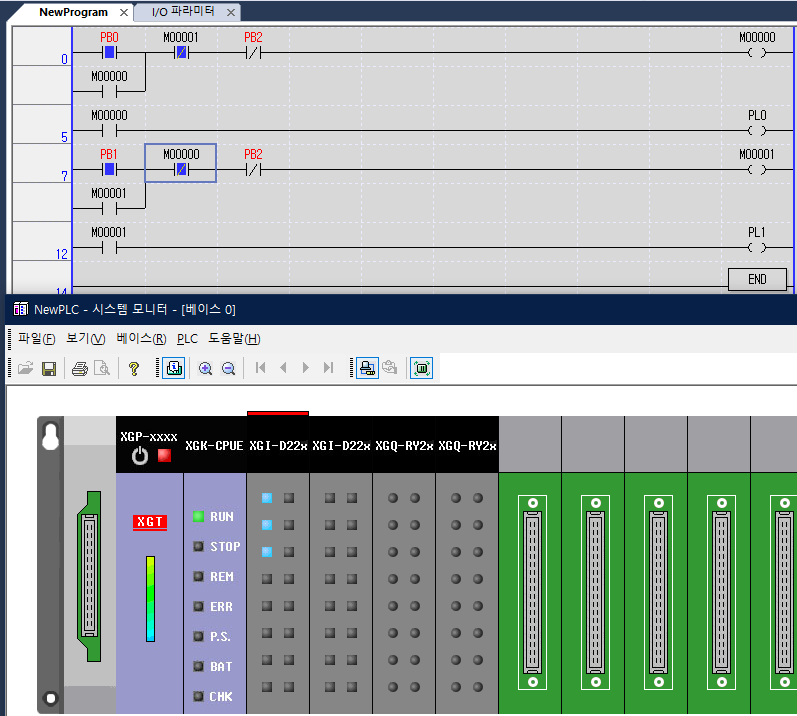

▲ M0가 활성화 된 상태에서 PB1을 누를 경우

B접점 M0가 비활성화 되어 M01이 동작하지 않는다.



▲ PB2를 누를 경우

PB2 B접점으로 인하여 모든 회로가 비활성화 된다. 초기상태로 돌아간다.



▲ 초기상태에서 PB1을 누를경우

출력코일 M01이 활성화 된다. M01 B접점으로 인해 첫번째 회로는 활성화 되지 않는다.





동작 영상

업로드 예정
