PLC 기초 - 자기 유지회로



자기유지회로

복귀형 수동스위치를 이용하여 버튼을 누르고 손을 때더라도 스스로 유지되는 회로





자기유지회로 입출력 할당표

	변수	기능	디바이스
입력	PB0	운전 스위치	P00
	PB1	정지 스위치	P01
출력	PL0	출력 램프	P20



입력 신호인 PB0을 누르면 출력램프 P20이 점등된다. 출력신호가 계속해서 신호를 주기 때문에 PB0 버튼에서 손을 떼더라도 회로는 유지딘다. 정지 스위치인 PB1을 누르면 초기상태로 돌아간다.

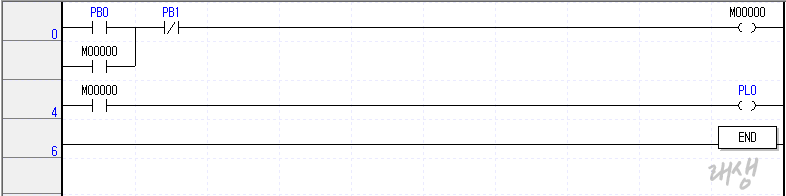

회로도



동작 조건



▲ 초기 상태



▲ 버튼 PB0를 눌렀을 때 사진

PL0가 점등되었다. 출력신호 M0가 계속 신호를 주기 때문에 회로가 유지되므로 손을 놓더라도 PL0는 계속 점등된다.



▲ 버튼 PB1을 눌렀을 때 사진

B 접점인 PB1을 누르면 자기유지회로가 끊겨 초기상태로 돌아간다.

사진을 보면 PL0가 소등 된 것을 확인 할 수 있다.
